CITADELIX RF
CITADELIX RF ReinforcedFiber - Забезпечення підвищення несучої здатності до необхідних розрахункових параметрів/показників
Система Citadelix RF дозволяє ефективно відновлювати пошкоджені або збільшувати несучу здатність конструкцій, а також підвищувати міцність на стиснення та вигин завдяки застосуванню високоміцних полімерних систем.
Структурне відновлення та підсилення конструкцій може включати такі процеси:
- Антикорозійний захист арматурного каркасу
- Відновлення залізобетонної конструкції спеціальними полімерними розчинами
- Відновлення цілісності конструкцій методом ін’єктування

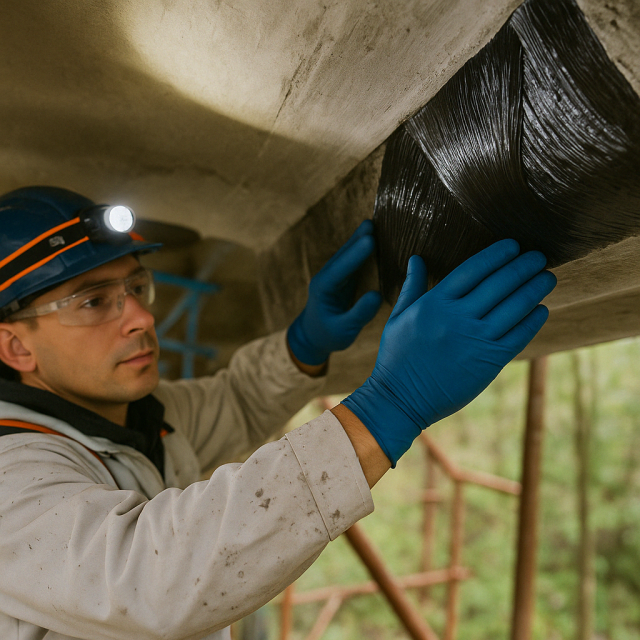

- Підсилення несучої здатності елементів будівлі та споруди методом зовнішнього армування композитними матеріалами або високоміцними полімерними розчинами
Система Citadelix RF базується на Європейських нормах з відновлення залізобетонних конструкцій та на Європейських і Американських стандартах застосування композитних полімерних матеріалів.

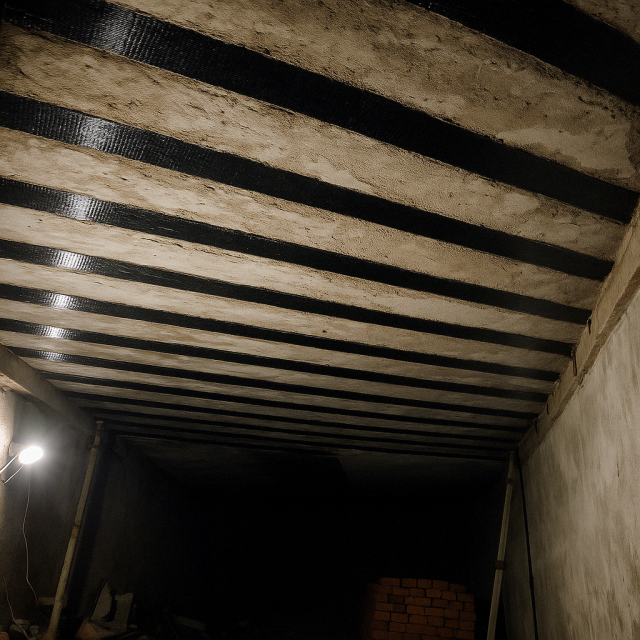

Великий досвід та комплексний підхід, а також європейська нормативна база дозволяють правильно оцінити стан конструкцій і виконати відновлення структурної цілісності елементів споруд. За потреби можна влаштувати систему зовнішнього армування композитними матеріалами для збільшення міцності ключових елементів каркасу (наприклад, плити покриття сховища, опорні конструкції та балки, плити перекриття й огороджувальні конструкції навколо важливого обладнання).
При цьому система зовнішнього армування не збільшує загальну вагу конструкцій та не створює додаткового тиску на фундамент. Один квадратний метр такої системи важить від 1,15 до 1,4 кг.
Характеристики міцності вуглецевого волокна
Щільність (г/см³): | 300 | 600 |
---|---|---|
Товщина сухого покриття (мм): | 0,167 | 0,335 |
Площа опору на одиницю ширини в 1 м (мм²): | 167,6 | 335,2 |
Міцність на розрив (МПа): | >4800 | >4800 |
Максимальне навантаження на одиницю ширини 1 м (кН): | >800 | >1600 |
Модуль пружності (ГПа): | 230 | 230 |
Розтягнення під час розриву (%): | 2,1 | 2,1 |
Адгезія до бетону (МПа): | >3 (руйнування бетону) |
Таблиця характеристик армувальних матеріалів
Найменування | Модуль еластичності [GPa] | Товщина a [mm] | Ширина [mm] | Площа перерізу [mm²] | Міцність на розтяг [N/mm²] | Розтягуючі навантаження [kN] |
---|---|---|---|---|---|---|
Ламель пултрузійна E 170/50/1,4 | 170 | 1,4 | 50 | 70 | 3100 | 217 |
Ламель пултрузійна E 170/100/1,4 | 170 | 1,4 | 100 | 140 | 3100 | 434 |
Ламель пултрузійна E 170/150/1,4 | 170 | 1,4 | 150 | 210 | 3100 | 651 |
Однонаправлене вуглецеве волокно щільністю 300 | 230 | 0,166 | 100 | 16,6 | 4830 | 80,178 |
Однонаправлене вуглецеве волокно щільністю 600 | 230 | 0,333 | 100 | 33,3 | 4830 | 160,839 |
A500 діаметр 14 | 210 | 14 | 154 | 500 | 76,97 | |
A600 діаметр 14 | 210 | 14 | 154 | 600 | 92,36 | |
A500 діаметр 16 | 210 | 16 | 201 | 500 | 100,53 | |
A600 діаметр 16 | 210 | 16 | 201 | 600 | 120,64 | |
A500 діаметр 20 | 210 | 20 | 314 | 500 | 157,08 | |
A600 діаметр 20 | 210 | 20 | 314 | 600 | 188,50 |
